SOAL 7. 3 Buatlah Diagram Blok, Rangkaian Dalam dan Table Kebenaran dari
IC Encoder 74148
1. Tujuan (kembali)
a. mengetahui bentuk rangkaian dari IC 74148
b. dapat membuar rangkaian IC 74148
c. mengetahui prinsip kerja dari IC 74148
2. Alat dan Bahan (kembali)
Encoder IC 74148 merupakan priority encoder dengan karakter aktif LOW untuk jalur input maupun data outputnya sehingga untuk mengaktifkan jalur input encoder maka tombol S1 – S7 pada rangkaian keypad diatas terhubung ke ground pada saat tombol S1 – S7 ditekan.
Spesifikasi:
3. Dasar Teori (kembali)
A. IC 74148
Keypad dapat dibuat dengan beberapa metode, salah satunya menggunakan sebuah encoder. Encoder sendiri berfungsi untuk mengkodekan jalur input atau terminal menjadi data dalam format bilangan biner. Encoder yang digunakan untuk membuat keypad ini adalah priority encoder IC 74148. IC 74148 merupakan chip IC 8 line to 3 line priority encoder dengan 8 jalur input dan 3 bit jalur output. Setiap tombol pada keypad ini telah dikodekan menggunakan encoder IC 74148 menajdi data output 3 bit BCD. Rangkaian keypad menggunakan encoder ini lebih mudah diaplikasikan pada rangkaian digital TTL maupun rangkaian mikrokontroler. Berikut adalah gambar rangkaian keypad menggunakan encoder yang dimaksud.
Rangkaian keypad pada gambar diatas adalah keypad dengan 7 tombol input dan 3 bit output dalam format BCD. Setiap penekanan tombol pada keypad diatas akan memberikan output dat biner dengan format 3 bit BCD. Encoder 74148 pada rangkaian keypad diatas telah mengkodekan ke 7 tombol keypad diatas menjadi 3 bit data BCD seperti pada tabel berikut.
Encoder IC 74148 merupakan priority encoder dengan karakter aktif LOW untuk jalur input maupun data outputnya sehingga untuk mengaktifkan jalur input encoder maka tombol S1 – S7 pada rangkaian keypad diatas terhubung ke ground pada saat tombol S1 – S7 ditekan. Untuk menjaga agar pada saat tidak ada tombol ditekan jalur input encoder 74148 pasti berlogika HIGH maka dipasang resistor pull-up pada setiap jalur input encoder tersebut dan juga diasang kapasitor yang terhubung ke ground pada setiap jalur input encoder 74148 agar tidak terjadi percikan pada saat tombol S1 – S7 ditekan.
Tabel Kebenaran Logika NAND
Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.
4. Prosedur Percobaan (kembali)
1. siapkan alat dan bahan untuk membuat rangkaian pada proteus
2. Rangkai IC74148 pada proteus
3. nyalakan proteus
5. Rangkaian Simulasi (kembali)
 |
| Gambar Rangkaian secara keseluruhan |
 |

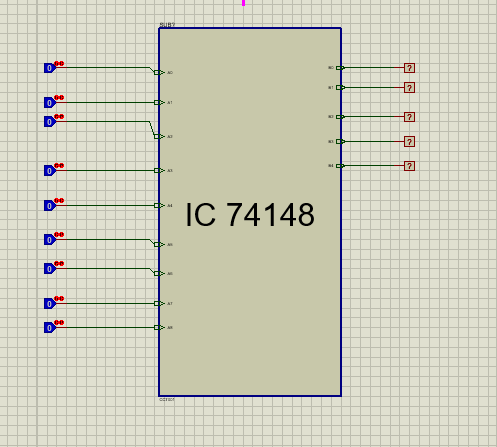

| Diagram Blok |
 |
| Diagram Blok IC 74148 |
 |
| Rangkaian Dalam |
Prinsip kerja IC 74148:
Ketika input pada logicstate pertama adalah 0, E1 bernilai 0, dan lainnya 1 maka output yang dihasilkan adalah A0 bernilai 1, A1 bernilai 1, A2 bernilai 1, GS bernilai 0, dan E0 bernilai 1. Hal ini disebabkan karena pada output di encoder adalah binary. Terlihat pada inputnya adalah desimal, dimana apabila kita mencari input 0 (desimal) maka binary yang dihasilkan adalah 1 1 1 (active low). Ketika E1 1 dan lainnya dont care maka output yang dihasilkan adalah 1 semua. Begitu pula apabila E1 nya 0 dan lainnya 1 atau aktive high maka output pada E0 akan menghasilkan output 0.
6. Video (kembali)
- Html klik disini
- File Rangkaian klik disini
- Datasheet AND 7408 klik disini
- Datasheet NAND 4011klik disini
- Datasheet NOT 7404 klik disini
- Datasheet IC 74148 klik disini
- Datasheet Logicprobe klik disini
- video klik disini
