MODUL IV: TUGAS PENDAHULUAN I

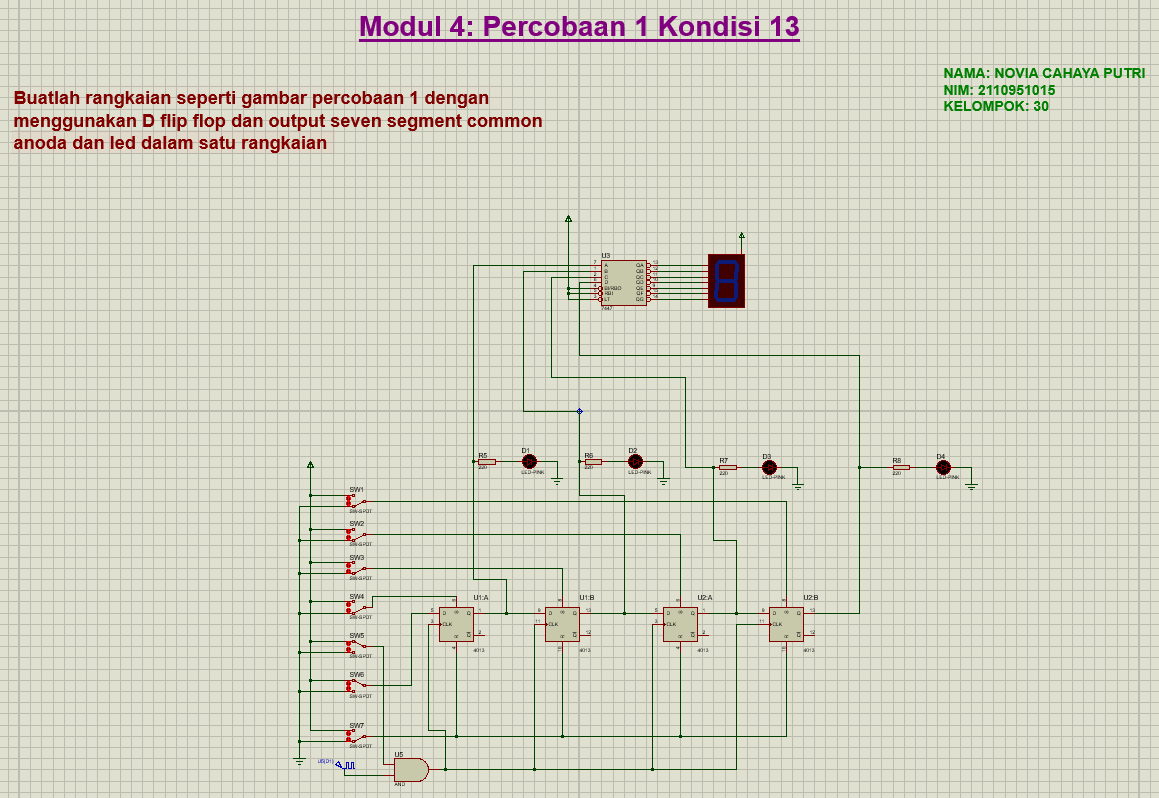

Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan D flip flop dan output seven segment common anoda
dan led dalam satu rangkaian
Rangkaian ini memiliki 4 IC 4013 yang bertindak sebagai D flip-flop, 7 SPDT switch (SW1-SW4 masing-masing terhubung ke cabang flip-flop, 7 buah switch SPDT (SW1-SW4 masing-masing dihubungkan ke kaki Set flip-flop, SW7 dihubung paralel pada tiap2 kaki Reset flip-flop, SW5 dihubungkan ke kaki input pertama gerbang AND, SW6 dihubungkan ke kaki input D), output dari setiap flip- flop terhubung ke 4 LED dan 7-segment common anoda sebelumnya terhubung ke decoder 7447 yang membaca output biner dari setiap flip- flop.
Pada setiap flip- flop input clock berasal dari gerbang AND yang dihubungkan ke power supply dan berlogika 1. Kaki R dan S yang terdapat pada setiap flip- flop diberi logika 0 dan menyebabkan tidak aktif kaki R dan S tersebut. Di mana R dan S aktif saat berlogika 1. Pada kaki D pada flip- flop yang merupaka input mempengaruhi output flip- flop.
Pada rangakaian, jika diberi logika 0 ataupun 1, maka input masuk ke D, lalu keluar di Q, disimpan sementara. Lalu, bergeser ke D flip-flop kedua dan memberikan output Q, begitu seterusnya sampai flip-flop terakhir. Karena pada rangkaian outputnya juga terhubung ke LED, ketika diberi input sebesar 1, Q=1 berarti ada tegangan dan LED menyala, tetapi ketika Q=0 LED mati. Hal yang sama terjadi dengan output 7-segmen jika input logika 1 memberikan angka desimal dari 7-segmen sesuai dengan kode biner yang masuk, dengan output flip-flop pertama terhubung ke input A dari IC 7447 (LSB) dan output flip-flop keempat dihubungkan ke input D IC 7447 (sebagai MSB). Sehingga output yang terdapat pada 7- segment berupa bilangan desimal
